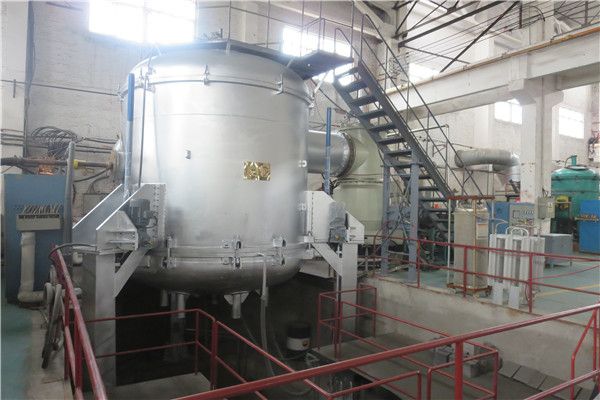

關于真空燒結爐組件介紹 　　真空燒結爐主要用于金屬陶瓷材料、復合陶瓷材料、納米相材料，梯度功能材料，介孔納米熱電材料，高熔點材料及耐火材料等材料的快速、高品位熱壓燒結。廣泛應用于硬質合金、功能陶瓷、粉末冶金等在高溫、高真空條件下進行熱壓燒結處理，也可在充氣保護情況下熱壓成形燒結。 　　下面介紹下爐體組成部分： 　　爐體部分：爐體為立式爐殼其內層為不銹鋼制成的園筒外層為碳鋼。兩層之間形成夾套可以通冷卻水將傳到爐殼上的熱量帶走，使爐壁溫度不超過60℃，其上下法蘭焊接為一個整體。中間開有紅外測溫孔(有保護氣氛通氣口)，熱電偶測溫孔、抽氣孔及觀察孔，鉑銠熱電偶有到溫自動退出裝置，紅外測溫觀察孔有玻璃氣吹防霧裝置，操作人員使用的觀察孔設有擋板。 　　爐體上是爐蓋，它是有內外封頭和法蘭組成，中間水冷爐蓋吊在啟閉機構上，板動啟動機構上的手柄可以將真空燒結爐爐蓋升啟10－15mm，爐蓋上有壓頭，壓力傳感器、排氣隔膜閥及爐蓋鎖緊裝置。 　　爐底部分：它也是由內外封頭和法蘭組成，中間水冷，固定在爐體底部，有電極引入，下壓頭進氣隔膜閥等組成，并裝可調節高度位移傳感器。 　　爐架上有上梁、爐架、底及立柱等組成，作為上下壓頭支座。 　　爐內發熱元件采用石墨，保溫材料采用石墨氈及石墨筒為隔熱屏，上、下壓頭采用高強度石墨。 　　液壓采用電動輸入方式自動調節，配有液壓鎖及轉向閥等相關裝置，壓力、位移均采用數顯方式。 　　真空燒結爐真空系統采用2X-30機械泵(配電磁放氣閥)及K-200油擴散泵，同時設有冷阱及機組。真空測量為復合真空計。真空系統還配有放氣閥、充氣閥，真空連接軟管采用不銹鋼金屬軟管。

　　真空燒結爐使用時的注意事項：　　1、由于模具一般由用戶自備，模具材料基本上選用高純石墨，其耐壓極限為40MPa，建議用戶使用在30MPa以下比較安全，加壓前應計算模具上、下沖頭的面積，再換算成壓力，具體公式如下：　　系統允許加壓（噸）=上或下沖頭面積×30MPa　　2、熱電偶為鎢錸型，使用過會發脆，不能接觸。如損壞應及時更換。其型號是W2型。　　3、冬天應注意循環水的保暖問題，否則易發生水管爆裂。　　4、使用后爐體應保持真空，因爐內保溫層易受潮，保真空這樣下次抽真空會快些。　　5、因設備較復雜，建議專人使用，專人負責，對新手嚴格實行用前培訓，用后檢查，操作使用要有記錄等設備使用規定。　　6、本熱壓爐也可當作真空燒結爐使用，用于真空燒結爐時注意，在爐內放置坩堝后，在蓋上保溫屏蓋后不要忘記再蓋其中間的小蓋。否則易燒損電爐。　　7、操作前應做到清潔觀察窗玻璃，清潔爐內壁，觀察水壓情況，觀察爐內石墨是否有損壞，上電后觀察儀表顯示是否正常，測試液壓系統能否正常工作。　　8、電爐使用一年后應將儀表后送計量部門進行校對。
